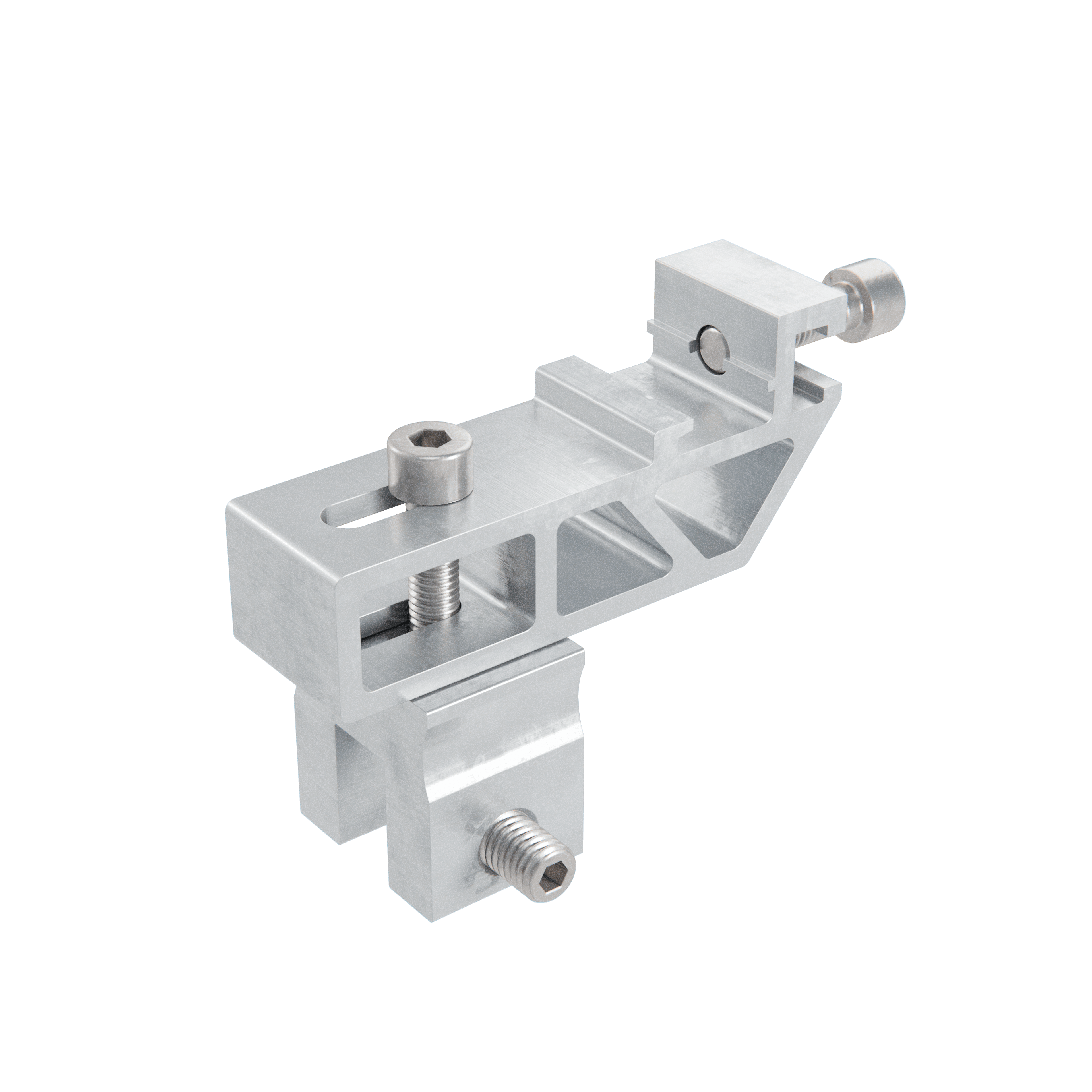

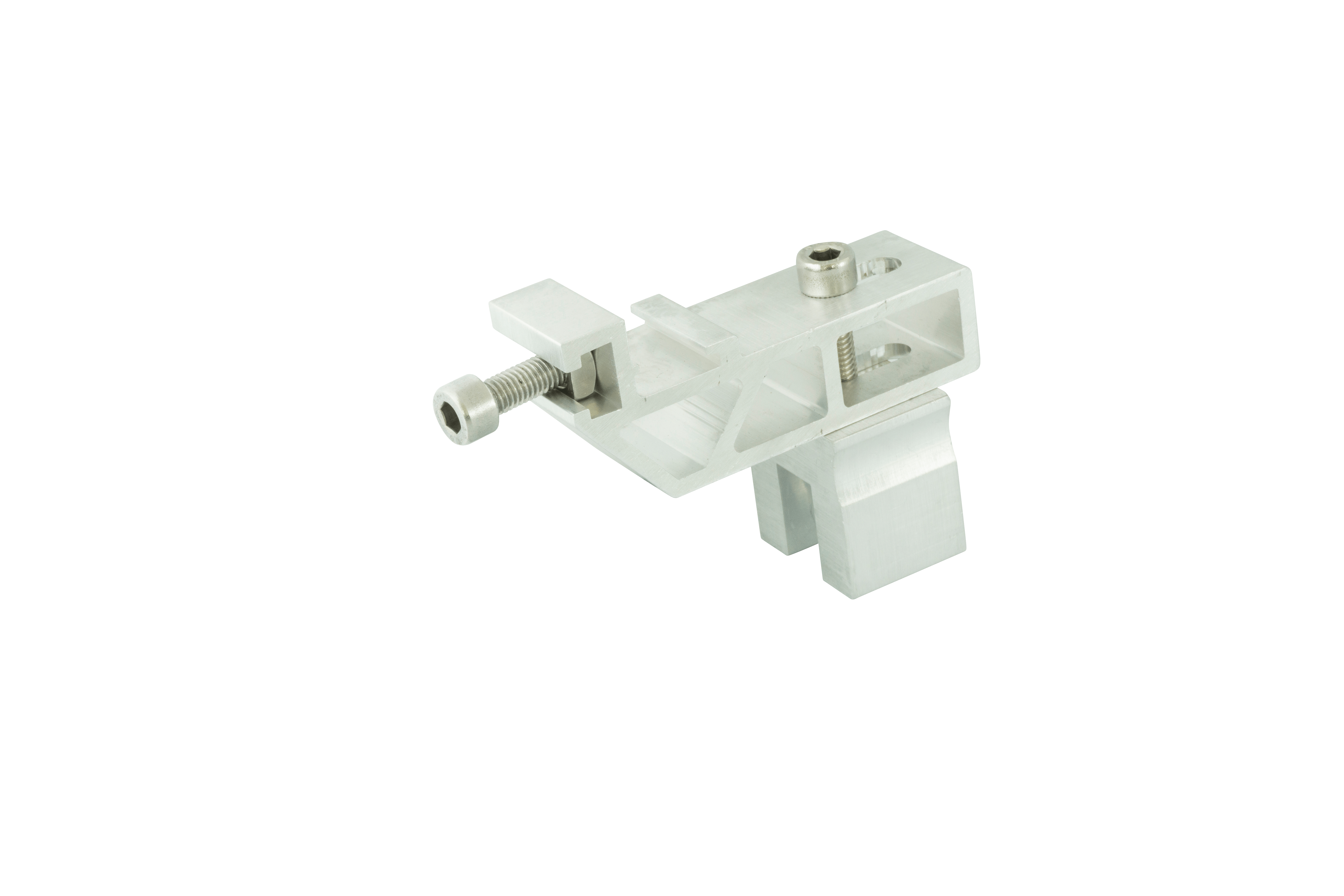

Morsetto per aggraffatura angolare Alumero easySEAM TPF con adattatore per montaggio rapido
| N. articolo del produttore: | 802462 |
|---|---|
| No. art.: | 14110 |
| Pezzi per unità di imballaggio: |
|
| Tipo di prodotto: | Ponti per lamiera grecata / Fissaggi lamiera |
| Tipo di tetto: | Tetto inclinato, Tetto piano |
I prezzi saranno visibili ai clienti commerciali solo previa registrazione.
- Nuovo
Codice prodotto:
14110
Descrizione
Morsetto angolare per aggraffatura verticale TPF Alumero easySEAM con adattatore per montaggio rapido
Con il fermaglio angolare per aggraffatura verticale TPF del sistema Alumero easySEAM è possibile installare impianti fotovoltaici su tetti aggraffati senza perforare la copertura. Il morsetto viene posizionato sulla falda, la vite di fissaggio preme contro la falda: la copertura del tetto rimane intatta e le garanzie esistenti sul tetto vengono mantenute. L’adattatore per montaggio rapido è premontato in fabbrica, basta posizionare direttamente il profilo portante.
I tuoi vantaggi
- Fissaggio senza perforazione tramite vite di fissaggio – nessun intervento sulla copertura del tetto
- Le garanzie esistenti sul tetto rimangono valide
- Adattatore per montaggio rapido preassemblato in fabbrica – il profilo portante si posiziona senza ulteriori sforzi
- Ganasce di serraggio adattate con accoppiamento geometrico a undefined
- Alluminio EN AW 6063 T66 e acciaio inossidabile V2A, minuteria in A2-70, guarnizione in EPDM
- Inclinazione del tetto da 7° a 60°, altezza dell’edificio fino a 25 m
- Moduli montabili in orizzontale e in verticale
Esempi di applicazione
- Installazione fotovoltaica su undefined con profili portanti continui
- Ristrutturazione e retrofit, quando non è consentito forare la copertura del tetto
- Orientamento verticale dei moduli, per il quale è progettata la variante TPF
Dati tecnici
- Sistema: Alumero easySEAM
- Variante: TPF – per profili portanti continui, con adattatore di montaggio rapido premontato
- Tipo di aggraffatura: undefined
- Fissaggio: senza foratura tramite vite di fissaggio
- Materiale delle parti portanti: alluminio EN AW 6063 T66, acciaio inossidabile V2A
- Materiale delle minuterie: acciaio inossidabile A2-70
- Guarnizione: EPDM
- Inclinazione ammessa del tetto: da 7° a 60°
- Altezza massima dell’edificio: 25 m
- Spessore minimo della lamiera: acciaio 0,5 mm, alluminio e Rheinzink 0,7 mm
- Coppia di serraggio della vite di fissaggio M10x1: 18 Nm
- Coppia di serraggio morsetti e connettori: 15 Nm (M8), 30 Nm (M10)
- Dimensione massima del campo nella direzione delle guide: 3 m o 3 moduli
- Verifica del carico: in base al progetto tramite Alumero Solar.Pro.Tool
- Codice articolo del produttore: 802462
-
