Gancio da tetto Alumero easyPITCH RSA40

N. articolo del produttore:	802513
No. art.:	16363
Pezzi per unità di imballaggio:	20 per cartone 320 per pallet
Tipo di prodotto:	Gancio tetto

I prezzi saranno visibili ai clienti commerciali solo previa registrazione.

Nuovo

Purtroppo non sei autorizzato a effettuare ordini

Per acquistare l'articolo è necessaria una certificazione del produttore.

The article is currently not available in your country.

Per conoscere il prezzo del prodotto, contatta il tuo referente personale. I dati di contatto si trovano nell'area riservata del tuo account.

There was an error when determining the product availabilty

Codice prodotto: 16363

I prezzi saranno visibili ai clienti commerciali solo previa registrazione.

Nuovo

Purtroppo non sei autorizzato a effettuare ordini

Per acquistare l'articolo è necessaria una certificazione del produttore.

The article is currently not available in your country.

Per conoscere il prezzo del prodotto, contatta il tuo referente personale. I dati di contatto si trovano nell'area riservata del tuo account.

There was an error when determining the product availabilty

Codice prodotto: 16363

Consiglio tecnico

L’RSA40 non è il gancio migliore, ma è quello diverso: si inserisce più in profondità sotto la tegola e copre fino a 115 mm rispetto ai 95 mm dell’EF35. In compenso, la compensazione in altezza è minore: da 39 a 51 mm nella zona dei listelli del tetto e solo 18 mm nella zona delle guide, mentre nell’EF35 è di 30 mm. Verifica quindi entrambi i valori prima di effettuare l’ordine: la lunghezza di inserimento della tegola e la compensazione in altezza necessaria. Se la compensazione sul gancio non è sufficiente, aggiungi spessori con la piastra di supporto Uni (803606) in incrementi di 2,5 mm. Coppia di serraggio del fissaggio a staffa: 15 Nm. Un’indicazione presente nel disegno del produttore che può facilmente sfuggire: i componenti devono essere collegati tramite almeno tre denti.

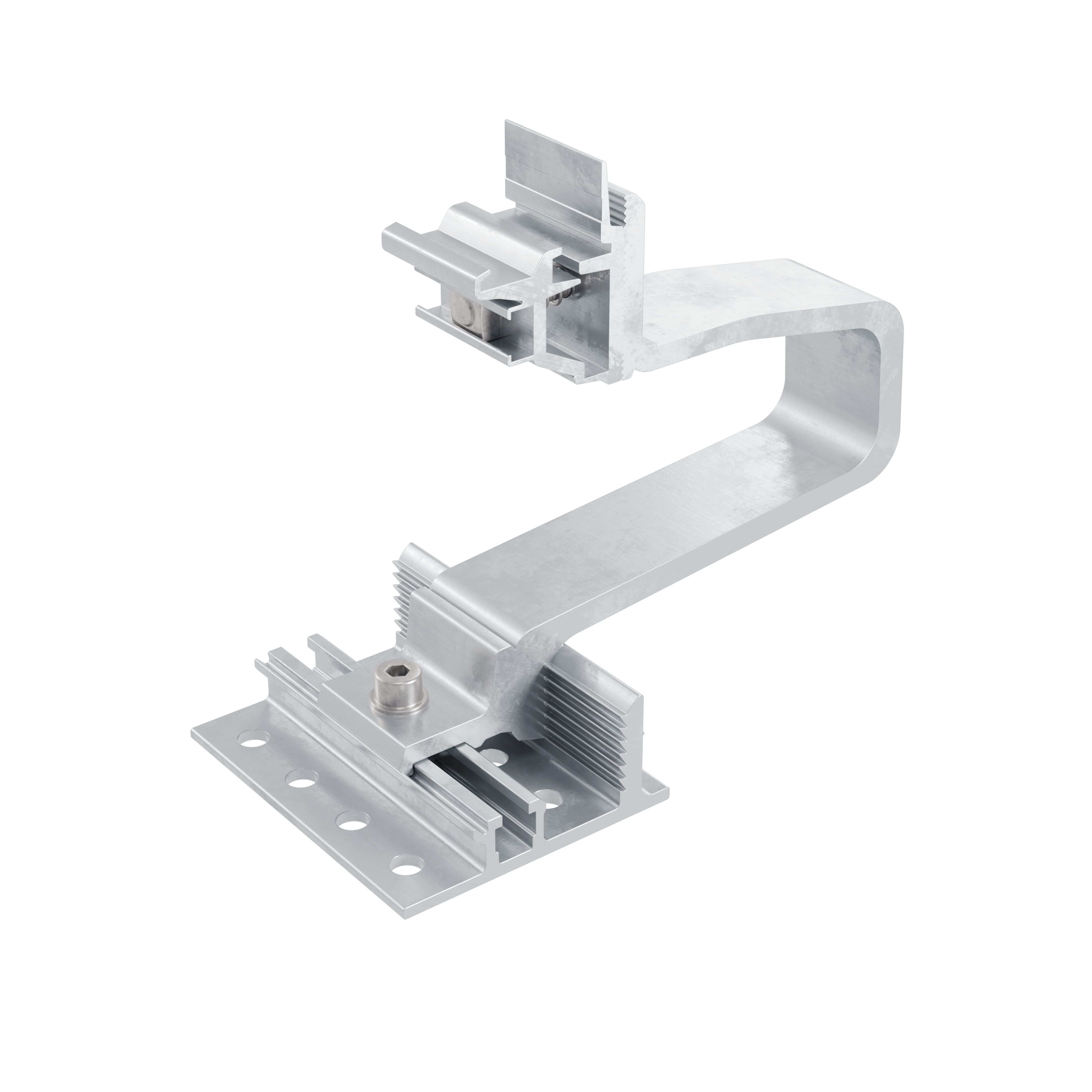

Gancio per tetto Alumero easyPITCH RSA40

L'RSA40 è l'alternativa all'EF35 per tetti con una sporgenza delle tegole più lunga: si inserisce più in profondità sotto le tegole e copre fino a 115 mm. Anch'esso è regolabile in tre posizioni e accoglie la guida di montaggio da 37 a 45 tramite un sistema di aggancio rapido. La staffa è larga 40 mm, la piastra di base misura 105 x 88 mm e viene fissata con otto fori da Ø 9 mm.

I tuoi vantaggi

Lunghezza di copertura del mattone fino a 115 mm – per mattoni con sporgenza lunga
Otto fori da Ø 9 mm nella piastra di base – maggiori possibilità di fissaggio con viti
Regolabile in 3 posizioni direttamente sul tetto – regolazione di altezza e posizione senza necessità di ulteriori interventi
Attacco rapido per la guida di montaggio da 37 a 45 – inserire, serrare, fatto
Regolazione di precisione con incrementi di 2,5 mm tramite la piastra di supporto Uni (803606)
Alluminio EN AW 6063-T66, 6005A-T6 e 6082-T6, fissaggio con viti in acciaio inossidabile A2-70

Ordina ora

Stai effettuando il montaggio su un tetto in tegole? Ordina il gancio per tetto Alumero easyPITCH RSA40 direttamente qui nel negozio Memodo. Il numero di pezzi necessari e i punti di fissaggio risultano dal progetto.

Esempi di applicazione

Formati di tegole con sporgenza lunga, per i quali un gancio standard risulta troppo corto
Impianti su tetto su tetti in tegole di case unifamiliari e bifamiliari
Tetti con listelli irregolari, in cui è necessario livellare il gancio

Dati tecnici

Tipo di tetto: tegole
Dimensioni (A x L x P): 172,5 x 202,1 x 105 mm
Piastra di base: 105 x 88 mm
Fori: 8 x Ø 9 mm
Larghezza staffa: 40 mm
Regolabilità: a 3 livelli
Attacco per guida: attacco rapido per guida di montaggio 37–45
Coppia di serraggio del fissaggio della staffa: 15 Nm
Compensazione massima dell'altezza nella zona delle listelle del tetto: 39–51 mm
Compensazione massima dell’altezza nella zona del binario: 18 mm
Lunghezza di copertura delle tegole: fino a 115 mm
Materiale: EN AW 6063-T66, EN AW 6005A-T6, EN AW 6082-T6, collegamento a vite A2-70
Peso: 0,663 kg
Unità di vendita: 20 pezzi per cartone, 320 pezzi per europallet
Codice tariffario merce: 76169990
Codice articolo del produttore: 802513
