Alumero easyPITCH Gancio per tetto EF35

N. articolo del produttore:	802514
No. art.:	16361
Pezzi per unità di imballaggio:	20 per cartone 320 per pallet
Tipo di prodotto:	Gancio tetto

I prezzi saranno visibili ai clienti commerciali solo previa registrazione.

Nuovo

Purtroppo non sei autorizzato a effettuare ordini

Per acquistare l'articolo è necessaria una certificazione del produttore.

The article is currently not available in your country.

Per conoscere il prezzo del prodotto, contatta il tuo referente personale. I dati di contatto si trovano nell'area riservata del tuo account.

There was an error when determining the product availabilty

Codice prodotto: 16361

I prezzi saranno visibili ai clienti commerciali solo previa registrazione.

Nuovo

Purtroppo non sei autorizzato a effettuare ordini

Per acquistare l'articolo è necessaria una certificazione del produttore.

The article is currently not available in your country.

Per conoscere il prezzo del prodotto, contatta il tuo referente personale. I dati di contatto si trovano nell'area riservata del tuo account.

There was an error when determining the product availabilty

Codice prodotto: 16361

Consiglio tecnico

Prima di salire sul tetto, devi annotare due valori. Innanzitutto, la coppia di serraggio del fissaggio a staffa: 15 Nm – non a occhio, ma con la chiave dinamometrica, altrimenti perderai i valori statici per cui hai acquistato il gancio. In secondo luogo, la compensazione dell’altezza: nella zona delle listelle del tetto va da 45 a 55 mm, nella zona delle guide a 30 mm, mentre la lunghezza di sovrapposizione delle tegole arriva fino a 95 mm. Se su un tetto irregolare ciò non bastasse, inserisci la piastra di supporto Uni (803606) con incrementi di 2,5 mm: è il modo corretto di procedere, invece di continuare a tagliare le tegole con la smerigliatrice angolare. Se devi rimuovere regolarmente molto materiale dalle tegole, dai un’occhiata all’EF35 Eco: stesso gancio, ma staffa più piatta da 6 mm invece che 8,5 mm.

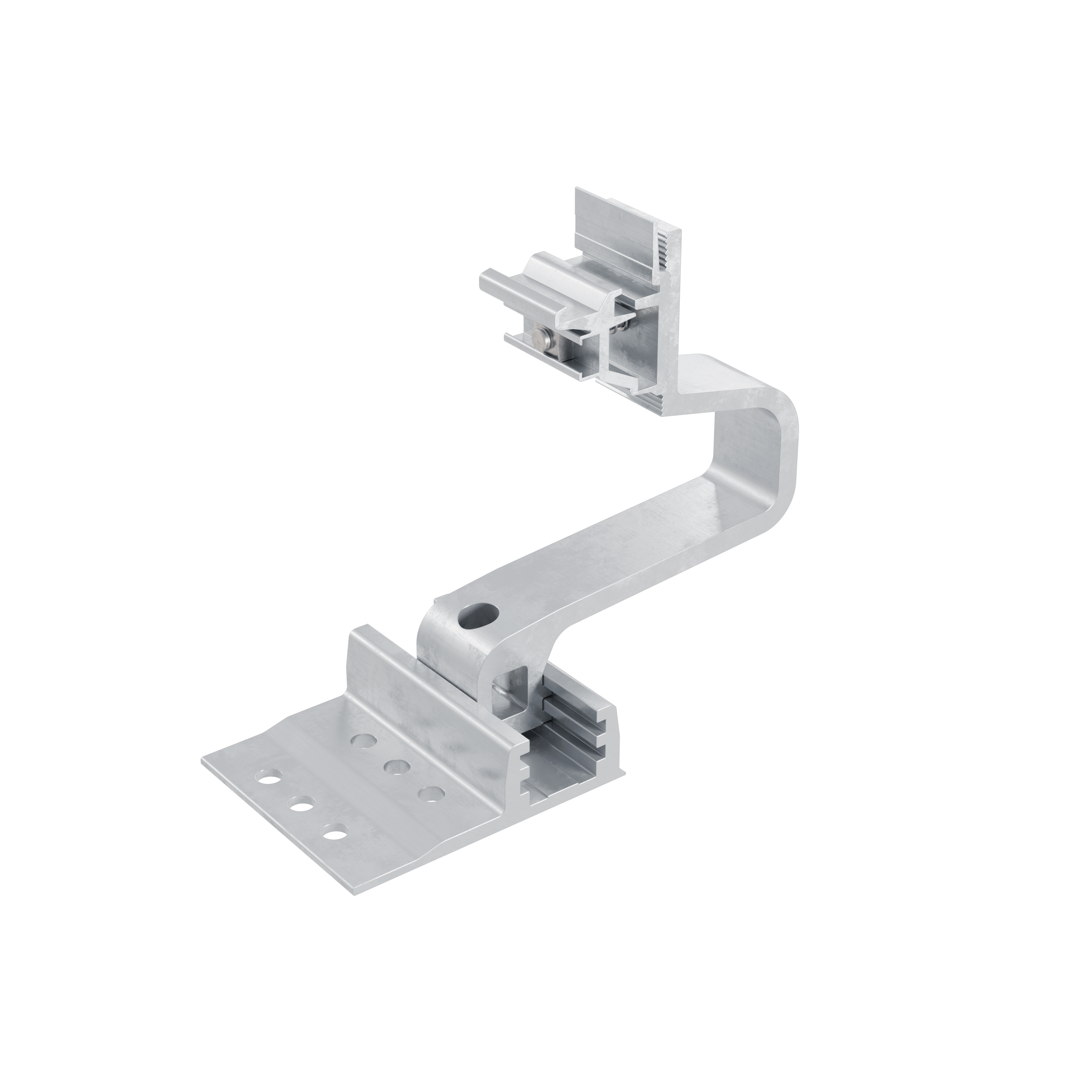

Gancio per tetto Alumero easyPITCH EF35

L'EF35 è il nuovo gancio da tetto standard del sistema easyPITCH per tetti in tegole. È regolabile in tre posizioni e accoglie la guida di montaggio da 37 a 45 tramite un sistema di aggancio rapido: basta inserirlo, serrarlo e il gioco è fatto. La staffa è larga 40 mm e spessa 8,5 mm, la piastra di base misura 111 x 93 mm e viene fissata con sei fori da Ø 9 mm. Il materiale è alluminio EN AW 6005A-T6 con viti in acciaio inossidabile A2-70.

I tuoi vantaggi

Valori statici superiori del 20% rispetto al modello precedente
Regolabile in 3 posizioni direttamente sul tetto – regolazione di altezza e posizione senza ulteriori interventi
Attacco rapido per la guida di montaggio da 37 a 45: inserire, serrare, fatto
Regolazione di precisione con incrementi di 2,5 mm tramite la piastra di supporto Uni (803606)
Stafetta di 8,5 mm di spessore: la versione robusta per progetti impegnativi
Adattabile universalmente agli spessori più comuni di listelli e tegole
Alluminio EN AW 6005A-T6, fissaggio con viti in acciaio inossidabile A2-70

Ordina ora

Stai montando su un tetto in tegole? Ordina il gancio per tetto Alumero easyPITCH EF35 direttamente qui nel negozio Memodo. Il numero di pezzi necessari e i punti di fissaggio risultano dal progetto.

Esempi di applicazione

Impianti su tetto su tetti in tegole di case unifamiliari e bifamiliari
Tetti con listelli irregolari, in cui è necessario livellare il gancio
Ristrutturazioni in cui le tegole devono rimanere il più possibile intatte

Dati tecnici

Tipo di tetto: tegole
Dimensioni (A x L x P): 184 x 211,65 x 93 mm
Piastra di base: 111 x 93 mm
Fori: 6 x Ø 9 mm
Larghezza staffa: 40 mm
Spessore della staffa: 8,5 mm
Regolabilità: a 3 livelli
Attacco per guida: attacco rapido per guida di montaggio 37–45
Coppia di serraggio fissaggio staffa: 15 Nm
Compensazione massima dell’altezza nella zona delle travetti del tetto: 45–55 mm
Compensazione massima dell’altezza nella zona del binario: 30 mm
Lunghezza di sovrapposizione delle tegole: fino a 95 mm
Materiale: EN AW 6005A-T6, viti A2-70
Peso: 0,613 kg
Unità di vendita: 20 pezzi per cartone, 320 pezzi per europallet
Codice tariffario merce: 76169990
Codice articolo del produttore: 802514
