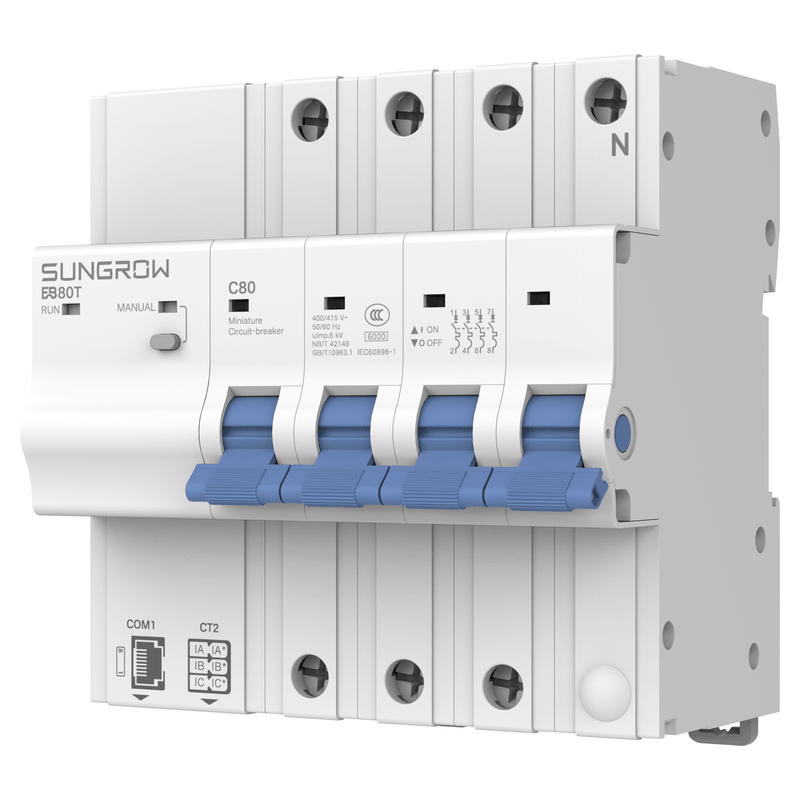

Sungrow EnergyBridge EB80T

Sungrow EnergyBridge EB80T

Il Sungrow EnergyBridge EB80T è l'unità trifase di alimentazione di emergenza e commutazione per i sistemi ibridi Sungrow. Combina interruttore di protezione, commutazione rete/alimentazione di emergenza, bypass e misurazione dell'energia in un unico dispositivo compatto montato su guida DIN. In caso di interruzione della rete pubblica, l’EB80T commuta al funzionamento con alimentazione di riserva in massimo 10 ms e alimenta l’intero edificio (Whole-Home-Backup) anziché singoli circuiti di emergenza. L’apparecchio comunica direttamente con l’Inverter tramite RS485; il reinserimento è possibile sia manualmente che automaticamente.

Compatibile con Sungrow SH5.0-6.0RS, SH8.0-10.0RS e SH5.0-25T.

Vantaggi del prodotto

• Whole-Home-Backup: in caso di interruzione di rete, alimenta l’intero edificio anziché singoli circuiti di emergenza
• Tempo di commutazione massimo di 10 ms: gli utenze sensibili continuano a funzionare senza interruzioni
• Interruttore differenziale integrato da 80 A, caratteristica di intervento C, resistenza ai cortocircuiti di 6 kA
• Funzione bypass e riattivazione manuale e automatica
• Misurazione dell’energia integrata, espandibile opzionalmente con trasformatori di corrente esterni da 100 A
• Montaggio compatto su guida DIN da 35 mm, collegamento tramite RJ45

Specifiche tecniche

• Corrente nominale: 80 A | Tensione nominale: 400/415 V CA | 50/60 Hz
• Configurazione di rete: L1/L2/L3-N, versione a 6 poli, caratteristica di intervento C
• Tempo di commutazione della corrente di sostituzione: max. 10 ms | Intervallo di tensione: 0,75–1,3 Un
• Corrente di cortocircuito: 6 kA | Tensione di isolamento: 500 V | Resistenza alle sovratensioni: 4 kV
• Comunicazione: RS485 x 1, DI x 1, DO x 1 tramite RJ45, lunghezza del cavo fino a 100 m
• Funzioni: protezione dei circuiti, commutazione rete/rete isolata, misurazione dell’energia, bypass, backup per tutta la casa
• Dimensioni (L x A x P): 108 x 105 x 79 mm | Peso: 780 g
• Temperatura di esercizio: da -25 a +60 °C | Umidità relativa: fino al 95% (senza condensa) | Altitudine di installazione: fino a 2000 m
• Derating termico: 80 A a 30 °C, 74 A a 45 °C, 68 A a 60 °C
• Grado di protezione: IP20 | Classe di precisione: 1 | EMC: Classe B | Montaggio: guida DIN da 35 mm
• Certificazioni: CE, RCM, IEC60898-1, IEC61326-1, IEC61000-6-2/3
• Inverter compatibili: SH5.0-6.0RS, SH8.0-10.0RS, SH5.0-25T

Contenuto della confezione

• 1x Sungrow EnergyBridge EB80T
• I trasformatori di corrente esterni (ZTY6.176.532, 100 A, Split Core, cavo da 6 m) sono opzionali e non sono inclusi nella confezione
