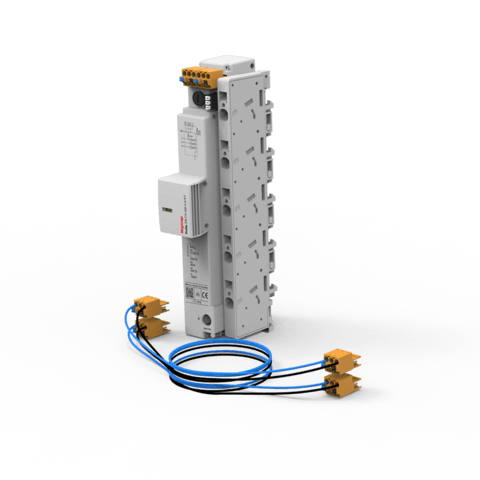

Raycap ProTec ZPN con T1H-300-3+1-E - Morsetto di alimentazione e set di cavi

Morsetto di alimentazione e set di cavi Raycap con ProTec ZPN con T1H-300-3+1-E

La protezione da sovratensione ProTec ZPN T1H offre una protezione completa contro i fulmini e le sovratensioni nei quadri di distribuzione principali ed è adatto per sistemi di rete TN-S e TT. Il set di cavi Raycap ProTec ZPN e il morsetto di alimentazione ProAcc ZP-TB garantiscono collegamenti affidabili e sicuri per i moderni impianti solari. Il set di cavi ProTec ZPN con connettore integrato e connessione Modem-Gateway garantisce un'alimentazione elettrica sicura, mentre il morsetto di alimentazione della barra collettrice ProAcc ZP-TB, conforme agli standard DIN e IEC, consente un collegamento rapido e flessibile. Questi accessori supportano in modo efficiente e sostenibile le prestazioni e la sicurezza del vostro impianto fotovoltaico.

Vantaggi del prodotto

• Montaggio Plug & Play
• Design compatto della protezione da sovratensione e del morsetto, per un totale di 48,5 mm
• Spazio sufficiente per ulteriori componenti, nonché per l'alimentazione elettrica dello Smart Meter e dell'area di alimentazione
• Fusibile aggiuntivo nel set di cavi che protegge l'alimentazione elettrica dello Smart Meter Gateway e del modem

Caratteristiche del prodotto

Protezione da sovratensione:

• Corrente di scarica da fulmine (10/350 µs) Iimp: 7,5 kA / 30 kA (L-N)/(N-PE)
• Tensione continua massima (AC) Uc: 300 V / 305 (L-N)/(N-PE)
• Corrente nominale di scarica (8/20 µs) In: 20 kA / 80 kA (L-N)/(N-PE)
• Corrente di scarica massima (8/20 µs) Imax: 40 kA  / 100 kA (L-N)/(N-PE)
• Dimensioni: 36 x 238,7 x 102,3 mm (L x A x P)
• Senza corrente di dispersione

Morsetto:

• Corrente nominale secondo IEC 61984 IN: 101 A
• Corrente nominale: 125 A
• Sezione del conduttore: 1,5 - 25 mm² (rigido, multifilare) / 1,5 - 16 mm² (a fili sottili)
• Tecnica di collegamento: collegamento a molla di trazione
• Dimensioni: 12,5 x 220,4 x 54,3 mm (L x A x P)
• Grado di protezione: IP20
