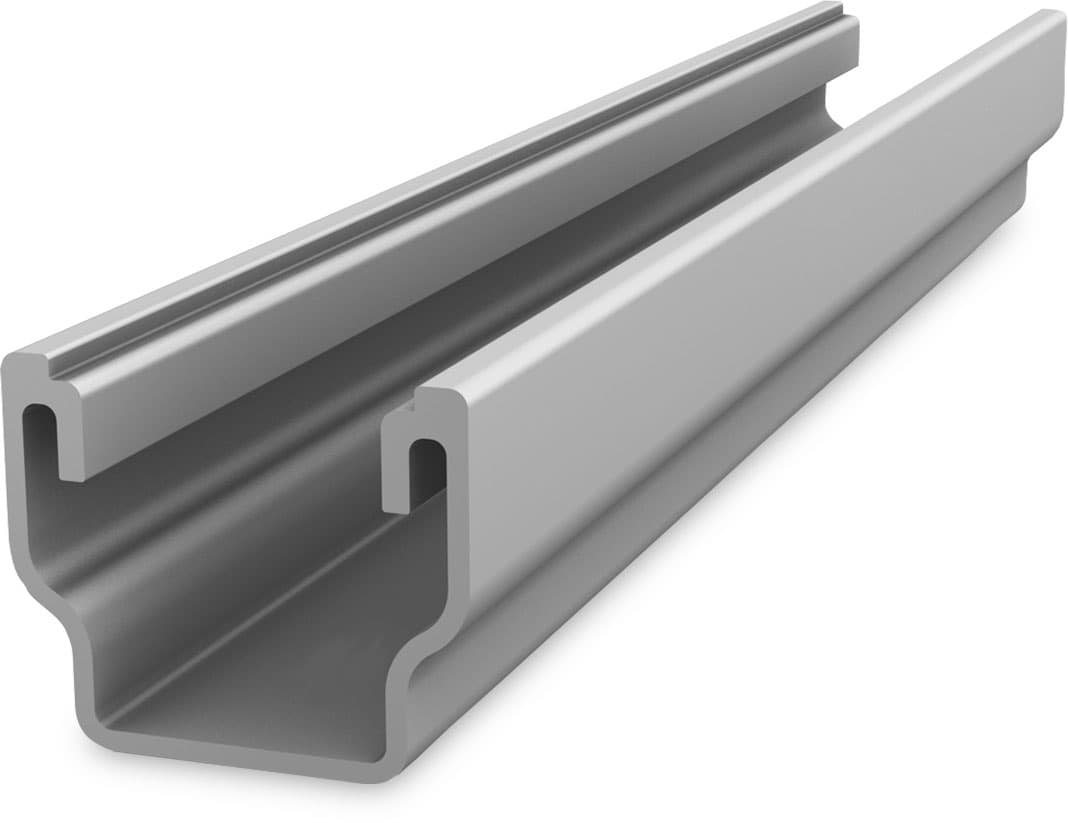

K2 MultiRail 4,20 m

N. articolo del produttore:	2000471
No. art.:	16357
Pezzi per unità di imballaggio:	100 per pallet
Tipo di prodotto:	Guide di montaggio

I prezzi saranno visibili ai clienti commerciali solo previa registrazione.

Nuovo

Purtroppo non sei autorizzato a effettuare ordini

Per acquistare l'articolo è necessaria una certificazione del produttore.

The article is currently not available in your country.

Per conoscere il prezzo del prodotto, contatta il tuo referente personale. I dati di contatto si trovano nell'area riservata del tuo account.

There was an error when determining the product availabilty

Codice prodotto: 16357

I prezzi saranno visibili ai clienti commerciali solo previa registrazione.

Nuovo

Purtroppo non sei autorizzato a effettuare ordini

Per acquistare l'articolo è necessaria una certificazione del produttore.

The article is currently not available in your country.

Per conoscere il prezzo del prodotto, contatta il tuo referente personale. I dati di contatto si trovano nell'area riservata del tuo account.

There was an error when determining the product availabilty

Codice prodotto: 16357

Consiglio tecnico

Due aspetti che spesso presentano problemi con il MultiRail. In primo luogo l’ordine: oltre alla lunghezza intera di 4,20 m, la serie comprende anche singoli pezzi corti (MultiRail 10, 15 e 25 da 100, 150 e 250 mm) e varianti CSM per lamiera ondulata. Chi ordina «MultiRail» senza specificarne la lunghezza rischia di ricevere il pezzo sbagliato – e la versione CSM va utilizzata su lamiera ondulata, non su lamiera trapezoidale. In secondo luogo, la garanzia: i 12 anni sono validi in linea di principio, mentre l’estensione a 20 anni si ottiene solo se l’impianto è stato progettato in K2 Base e il montaggio è stato documentato tramite l’app K2 Docu. Entrambe le operazioni devono avvenire prima dello smontaggio dell’impalcatura; in un secondo momento non è più possibile redigere la documentazione in modo corretto. Il calcolo statico stesso proviene da K2 Base in base al progetto specifico, non da valori empirici: la campata dipende dal formato del modulo, dal carico del vento e della neve e dalla geometria delle nervature della lamiera esistente.

K2 MultiRail 420

Il MultiRail 420 combina il fissaggio al tetto e la guida di supporto dei moduli in un unico componente: viene avvitato direttamente sulla lamiera trapezoidale e allo stesso tempo accoglie i morsetti dei moduli. In questo modo si elimina il secondo livello, solitamente costituito da elementi di fissaggio alla lamiera e da una guida sovrapposta: meno componenti, minore altezza di installazione, montaggio più rapido. La guida è lunga 4,20 m ed è realizzata in alluminio EN AW-6063 T66.

I tuoi vantaggi

Raccordo al tetto e guida di supporto in un unico profilo – un unico livello anziché due
Ingombro ridotto di 32 mm, a stretto contatto con il tetto
Omologato per tetti in lamiera trapezoidale con pendenza da 5° a 75°
Alluminio EN AW-6063 T66, verifica statica secondo l’Eurocodice 9
Omologazione generale dell’autorità di vigilanza edilizia Z-14.4-603
12 anni di garanzia; con progettazione in K2 Base e documentazione tramite l’app K2 Docu, 20 anni

Ordina ora

Stai progettando un impianto su lamiera trapezoidale? Ordina il K2 MultiRail 420 direttamente qui nel negozio Memodo. La lunghezza necessaria delle guide e il numero dei punti di fissaggio risultano dalla progettazione in K2 Base.

Esempi di applicazione

Impianti su tetto su lamiera trapezoidale nell’edilizia industriale
Tetti inclinati con pendenze comprese tra 5° e 75°
Progetti in cui ogni millimetro di altezza di costruzione e ogni componente risparmiato contano

Dati tecnici

Lunghezza: 4200 mm
Larghezza del profilo: 39 mm
Altezza: 32 mm
Materiale: alluminio EN AW-6063 T66
Peso: 2,451 kg per pezzo (circa 0,58 kg/m)
Sistema: K2 MultiRail
Tipo di tetto: lamiera trapezoidale
Inclinazione ammessa del tetto: da 5° a 75°
Verifica statica: Eurocodice 9
Omologazione: Z-14.4-603
Garanzia: 12 anni, 20 anni con K2 Base e l’app K2 Docu
Codice tariffario del prodotto: 76042990
Codice articolo del produttore: 2000471
